РАСЧЕТ МОСТОВОГО ВЫПРЯМИТЕЛЯ


Рассчитать мостовую схему выпрямителя для


Рассчитать мостовую схему выпрямителя для однофазной сети переменного тока, работающую на фильтр, начинающийся с емкости.
Номинальные данные выпрямителя:                    Номинальные данные питающего напряжения:
Напряжение: U0=9 B;                                               Напряжение: U1=127 В;
Ток: I0=0,5 A;                                                            Частота питающей сети f1=400 Гц;
Коэффициент пульсаций kп1=0,2;
2.      Расчет выпрямителя
Для мостовой схемы выпрямления число фаз выпрямленного напряжения равно m=2. При m=2 значения коэффициентов B=1 и D=2,2. Максимальное выпрямленное напряжение U0мах=9 B.
Определяем параметры вентилей:



            По рассчитанным данным выбираем выпрямительные диоды – КД235А с параметрами:

            Определяем:

            Сопротивление фазы:

            Определим коэффициент А:

            Определим параметры трансформатора и вентилей:



            Таким образом выбранные диоды пригодны для работы в схеме выпрямления.
            Определяем U2m и I0кз для построения внешней характеристики:

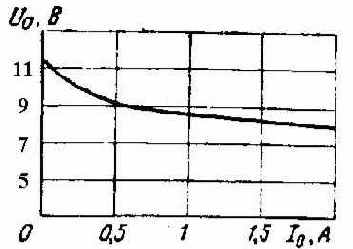

            Вид характеристики показан на рисунке 2.1.

Рисунок 2.1 – Внешняя характеристика выпрямителя
            Определим:

            Определим емкость. При А=0,0837, Н=19. Тогда:

            Выбираем конденсатор фильтра - К50-16-100 мкФ х 16 В.
            КПД выпрямителя (без трансформатора):

            Принципиальная схема выпрямителя показана на рисунке 2.2.

Рисунок 2.2 – Принципиальная схема выпрямителя

3.      Выводы:
При выполнении расчетного задания был рассчитана мостовая схема выпрямления на номинальное напряжение 9 В и ток 0,5 А. Были выбраны выпрямительные диоды для этой схемы - КД235А. Расчет показал, что диоды выбраны верно, допустимые параметры не превышены. Рассчитана емкость фильтра для заданного выпрямителя. Была построена внешняя характеристика выпрямителя и его КПД.
