Окно Format Bar (Формат отрезка)

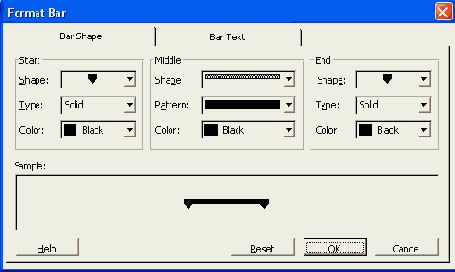

Рисунок 4.13. Окно Format Bar (Формат отрезка)
В данном окне две вкладки: Bar Shape (Форма отрезка) и Bar Text (Текст отрезка). На первой вкладке можно задать параметры (форму, тип, цвет), определяющие внешний вид отрезка на диаграмме. На вкладке Bar Text (Текст отрезка) можно задать текст, который будет выводиться рядом с отрезком или непосредственно на нем.
На обеих вкладках присутствуют кнопки Help (Справка), Reset (Сброс), ОК и Cancel (Отмена):
- Help (Справка) — предназначена для получения справочных сведений, при этом в окне помощи сразу открывается раздел Format Bar (Формат отрезка);
- Reset (Сброс) — устанавливает параметры отрезка, используемые по умолчанию, то есть те, которые указаны в окне Format > Bar Styles (Формат > Стили отрезков);
- ОК — применяет выбранный формат отрезка;
- Cancel (Отмена) — закрывает окно Format Bar (Формат отрезка).
Параметры Start (Начало), Middle (Середина) и End (Конец) отрезка задаются отдельно. В раскрывающемся списке Shape (Форма) можно выбирать из различных форм — от прямоугольника до стрелок и звезд.
У параметра Туре (Тип) три возможных значения: Solid (Заливка), Framed (Контур) и Dashed (Пунктир).
Параметр Pattern (Узор) задается для середины отрезка. Узор, так же как и форма, выбирается из нескольких образцов в раскрывающемся списке.
Чтобы сразу увидеть, как будет выглядеть отрезок, внизу окна предусмотрена область Sample (Образец), в которой именения можно наблюдать в момент их внесения.
На вкладке Bar Text (Текст отрезка) можно изменять текст и его расположение по отношению к отрезку задачи (Рисунок 4.14).
